Настоящий материал систематизирует и подробно раскрывает требования к трассам фреонопровода, применяемые при проектировании и монтаже бытовых, полупромышленных и мультисплит-систем кондиционирования. Соблюдение данных требований напрямую влияет на надёжность оборудования, энергоэффективность, срок службы компрессора и сохранение заводской гарантии. В статье учтены положения СП 60.13330, практические рекомендации производителей (Daikin, Mitsubishi Electric, LG, Toshiba, Gree), а также особенности эксплуатации систем в климате Краснодарского края.
Общие требования к трассам фреонопровода
Базовые требования к трассам фреонопровода включают выбор материалов, соблюдение технологии соединений и обеспечение полной герметичности системы. Для всех типов кондиционеров допускается применение исключительно бесшовных медных труб марки М1, изготовленных по EN 12735-1, в состоянии R220 или R250. Использование водопроводной меди, алюминиевых труб или комбинированных переходников не допускается.
Медные трубопроводы, используемые при монтаже, должны находиться в исправном состоянии и не иметь дефектов, включая трещины, вмятины и механические изломы. На этапах транспортировки, хранения и монтажных операций торцевые части труб должны быть герметично закрыты пластиковыми заглушками, предотвращающими попадание загрязнений и влаги внутрь трубопровода.
Соединения труб фреонопровода выполняются методом вальцовки с использованием динамометрического инструмента. Пайка разрешена только для VRF и коммерческих систем при наличии проектного решения и квалифицированного персонала. Таким образом, фреонопровод кондиционера требования предъявляет не только к материалам, но и к культуре монтажа.
Диаметры фреоновых труб и подбор сечений
Подбор диаметров является критически важным параметром. Требования к фреонопроводу кондиционера однозначно указывают: диаметры жидкостной и газовой линий выбираются строго по техническому каталогу производителя конкретной модели. Диаметры трубопроводов подбираются таким образом, чтобы обеспечить возврат масла как при максимальной, так и при минимальной нагрузке системы. Самовольное уменьшение или увеличение диаметра приводит к нарушению режимов теплообмена, росту потерь давления и перегреву компрессора.
Переходы между диаметрами допускаются исключительно с применением штатных редукционных фитингов. Использование самодельных переходников, обжимов или пайки без расчёта запрещено и рассматривается как нарушение норм монтажа фреонопровода.
Прокладка трассы фреонопровода
Повороты и радиусы изгиба
Изменение направления трассы должно выполняться исключительно посредством плавных изгибов трубопроводов. При выполнении гибки недопустимо:
- образование складок и гофр на стенках трубы;
- появление локальных надломов;
- деформация поперечного сечения.
Количество поворотов минимизируется:
• не более 3 поворотов на одно помещение;
• минимальный радиус изгиба — не менее 3d наружного диаметра трубы;
• применение сантехнических углов и резьбовых фитингов запрещено.
Маркировка соединений
Все участки с паяными соединениями должны быть зафиксированы в исполнительной документации. На участках, где выполнена теплоизоляция, места соединений дополнительно маркируются полосой цветной ленты шириной порядка 1 см для последующей идентификации.
Уклоны трассы

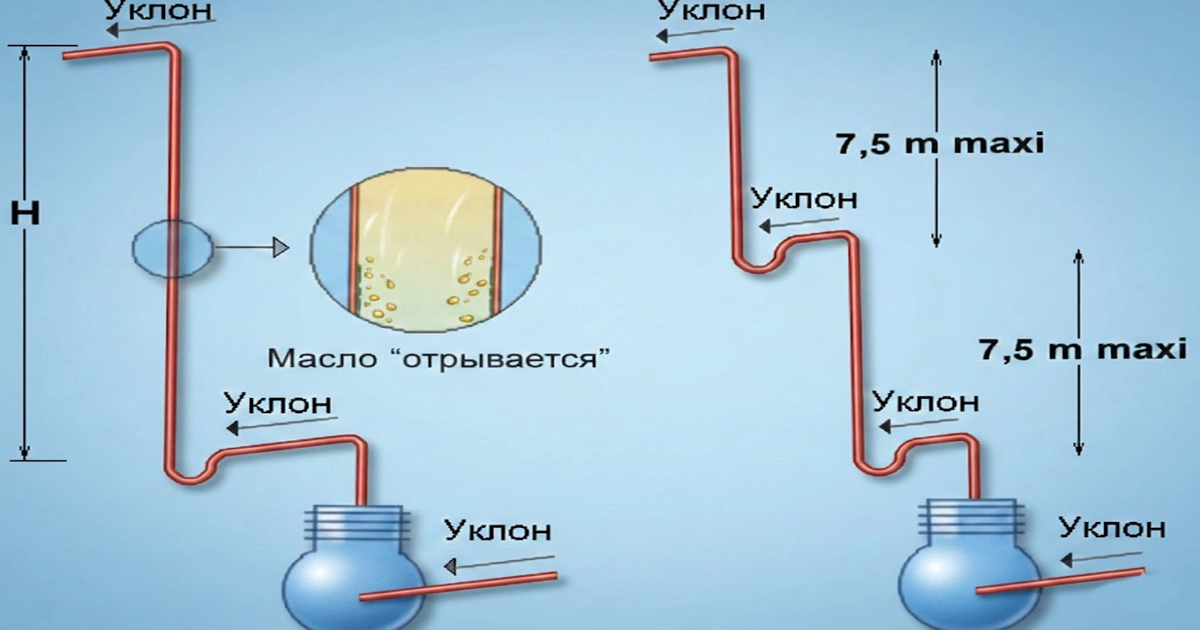

Согласно требованиям к трассам фреонопровода, горизонтальные участки должны прокладываться без обратных уклонов и «масляных карманов». При вертикальных подъёмах более 3 м предусматриваются маслоловушки (сифоны). Неправильные уклоны приводят к масляному голоданию компрессора и отказу оборудования.
Требования к фреонопроводу кондиционера на линии всасывания
При выполнении монтажа всасывающих трубопроводов необходимо обеспечить стабильные условия для эффективного возврата масла в компрессорное оборудование.
На участках с горизонтальной прокладкой предусматривается незначительный уклон в направлении компрессора. Отсутствие заданного уклона может приводить к формированию зон локального застоя масла в трубопроводе.
Нормируемые значения скорости хладагента составляют:
• на горизонтальных участках — ориентировочно 2,5 м/с;
• на вертикальных участках — выше 5 м/с;
• при диаметре труб более 2 дюймов либо при температуре кипения хладагента ниже −10 °C — в диапазоне 8…9 м/с.

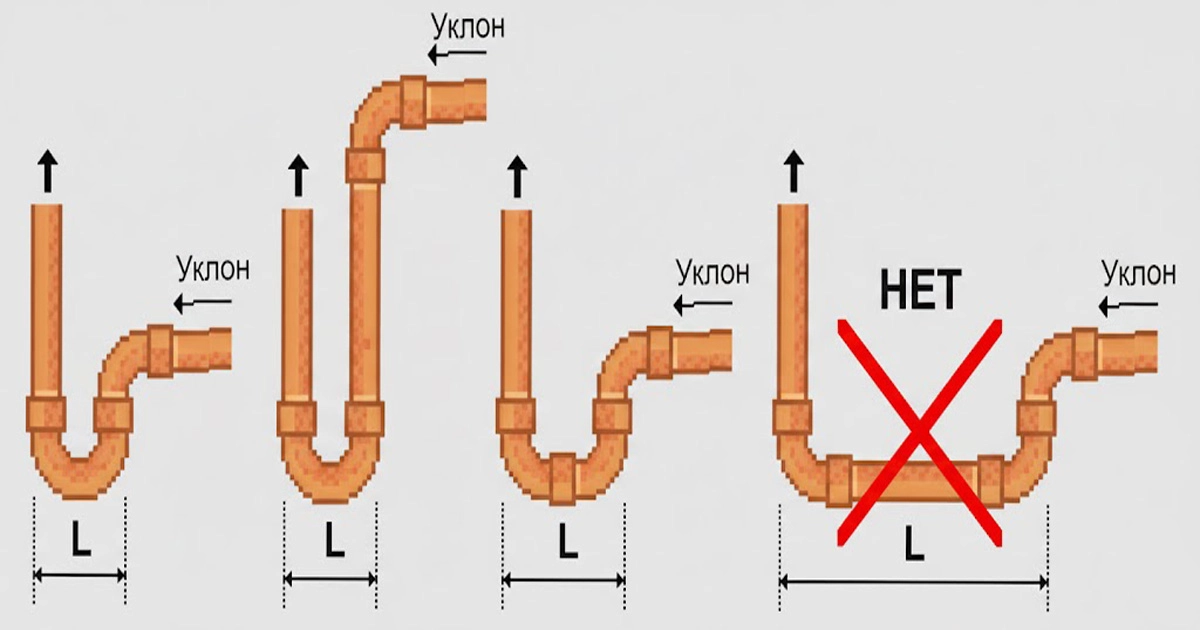

Если испарительное оборудование размещено выше компрессора, на выходе из испарителя выполняется U-образная петля для подъёма масла. После этого трасса всасывания поднимается выше уровня испарителя, что исключает вероятность перетока жидкого хладагента в компрессорный агрегат.
В случае, когда испаритель установлен ниже компрессора, на выходном участке также предусматривается маслоподъёмная петля. При этом участок трубопровода, имеющий уклон в сторону компрессора, должен начинаться с обратного сифона, расположенного в верхней точке трассы. Для систем, оснащённых функцией регулирования производительности, вертикально восходящие участки всасывающих магистралей допускается выполнять в виде двух параллельных трубопроводных линий.
Требования к фреонопроводу кондиционера на стороне нагнетания
При расположении конденсационного блока выше уровня компрессора возникает вероятность обратного перетекания масла в момент остановки оборудования. При разнице отметок более 3 метров на восходящих участках трубопроводов предусматривается установка маслоподъёмных петель. При дальнейшем увеличении перепада высот такие элементы монтируются с периодичностью не более 3 метров по высоте. Кроме того, на выходе из компрессора обязательно предусматривается маслоотделительное устройство.
В системах с возможностью регулирования холодопроизводительности применяются две параллельные трубопроводные линии, аналогично решениям, используемым во всасывающих магистралях. Для хладагентов, которые не обладают растворимостью с маслом (например, R717), выполнение указанных мероприятий не требуется.
Требования к трассам фреонопровода при пересечении строительных конструкций
При пересечении стен, перегородок и межэтажных перекрытий обязательно применение гильз из металла или пластика. После монтажа гильзы подлежат заполнению теплоизоляционным материалом и цементным раствором. В качестве исключения допускается прокладка труб без теплоизоляции внутри гильзы при условии обязательного заполнения всех пустот вспенивающимся герметиком.
Крепление и защита фреонопровода
Крепление труб выполняется с использованием специализированных клипс с антивибрационными вставками. Расстояние между креплениями регламентируется нормами монтажа фреонопровода:
• Ø6–10 мм — не более 1 м;
• Ø12–16 мм — не более 1,5 м.
Фреоновая трасса не должна прокладываться совместно с силовой электропроводкой. Минимальное расстояние между коммуникациями — 100 мм либо разделение перегородкой.
Особенности возврата масла в системах холодоснабжения
В процессе функционирования климатического оборудования смазочное масло неизбежно выводится из компрессора вместе с потоком нагнетаемого газообразного хладагента. Далее оно начинает циркуляцию по всей трубной системе холодильного контура. Критически важным условием долговечности оборудования является соблюдение баланса: объем возвращающегося в компрессор масла должен быть идентичен объему масла, покидающего его за тот же промежуток времени.
Путь масла по холодильному контуру
Смешиваясь с парами фреона, масло из компрессора направляется в конденсатор. Там оно растворяется в жидкой фазе хладагента и по жидкостной магистрали транспортируется в испаритель. Внутри испарителя происходит процесс кипения и перехода хладагента в газообразное состояние, из-за чего смесь становится предельно насыщенной маслом.
Итоговая концентрация смазывающего вещества напрямую коррелирует с температурным режимом смеси и характеристиками применяемого типа масла. Вязкость состава «масло-хладагент» при этом диктуется рабочими параметрами конкретной системы. Транспортировка масла обратно от испарителя к компрессорному блоку осуществляется либо под воздействием сил гравитации, либо путем уноса капель масла потоком всасываемого газа.
Важно: Образование масляного налета на внутренних стенках труб или его скопление в «карманах» магистрали резко увеличивает гидравлическое сопротивление. В отдельных ситуациях потери давления во фреоновой трассе могут возрасти более чем в десять раз (на порядок).
Проблема смешиваемости и низких температур
При высоких температурных показателях масло демонстрирует отличную смешиваемость с галоидоуглеродными хладагентами. Однако по мере охлаждения хладагента в жидкой фазе этот показатель падает. В результате часть смазки отделяется, формируя пленку на теплообменных поверхностях испарителя.
В условиях экстремально низких температур масло трансформируется в густую массу. Это приводит к ряду негативных последствий:
- Сбои в работе системы регулирования производительности.
- Засорение проходных сечений регулирующей арматуры (ТРВ).
- Существенное снижение эффективности теплообмена («загрязнение» поверхностей).
Теплоизоляция фреонопровода
Все фреоновые трубопроводы подлежат обязательной теплоизоляции по всей длине трассы без исключений. Стыки теплоизоляционных элементов должны быть тщательно проклеены с целью исключения разрывов и образования теплопотерь.
Теплоизоляция является обязательным элементом. Фреонопровод кондиционера требования устанавливает использование вспененного каучука толщиной 9–13 мм, а в условиях повышенной влажности — не менее 19–20 мм. Изоляция должна быть цельной, без разрывов и мостиков холода.
Теплоизолированные трубопроводы должны быть защищены от механического воздействия на всей протяжённости трассы. Каждая отдельная труба обязана иметь индивидуальный слой теплоизоляции. Объединение нескольких труб в единый теплоизоляционный контур не допускается.
В местах, где существует риск внешнего воздействия, теплоизоляционный слой дополнительно покрывается армированной влагостойкой лентой или ПВС-материалом для защиты от атмосферных факторов. При этом допускается формирование общего защитного жгута, включающего фреоновые трубопроводы, электрические кабели и дренажные линии.
Для Краснодарского края критично соблюдение низкой паропроницаемости (≤ 0,002 г/(м·ч·Па)). Несоблюдение этого требования приводит к конденсации влаги, коррозии труб и повреждению отделки.
Максимальные длины трасс фреонопровода
Максимальные длины трасс регламентируются производителем. Для бытовых сплит-систем они обычно составляют 15–20 м, для мультисплит-систем — до 50 м. Превышение допустимых значений без перерасчёта и дозаправки нарушает требования к трассам фреонопровода и ведёт к отказу системы.
Фактическая длина фреоновых трубопроводов не должна превышать предельно допустимых значений, установленных производителем конкретной системы кондиционирования. Превышение нормативной длины без пересчёта параметров системы не допускается.
Прокладка трассы фреонопровода должна выполняться максимально коротким и прямолинейным маршрутом. Это снижает гидравлическое сопротивление и упрощает обслуживание системы. Проектное решение должно учитывать возможность ревизии и исключать недоступные скрытые соединения.
Требования к дренажу
Дренажная система выполняется отдельно от фреоновой трассы. Используются гладкие ПВХ-трубы с уклоном 2–3 мм/м. При подключении к канализации обязателен гидрозатвор. Нарушение этих правил часто воспринимается как мелочь, однако фактически это прямое нарушение норм монтажа фреонопровода.
Опрессовка и вакуумирование
Все соединения фреоновых трубопроводов должны обеспечивать полную герметичность холодильного контура. Наличие утечек или неплотностей не допускается. Перед запуском системы выполняется опрессовка азотом давлением 32–45 бар с выдержкой не менее 24 часов. Далее проводится вакуумирование до остаточного давления не выше 300 микрон. Эти операции являются обязательной частью контроля, подтверждающей выполнение требований к фреонопроводу кондиционера.
Скрытая прокладка трассы фреонопровода
При скрытой прокладке в стяжке трубы размещаются в защитной ПНД-гофре Ø32–40 мм. Штробление несущих конструкций запрещено. Все проходы через стены выполняются в гильзах. Эти меры позволяют сохранить соответствие требованиям к трассам фреонопровода на всём сроке эксплуатации.
Прокладка трассы фреонопровода внутри штроб должно выполняться креплениями с шагом не более 0,6 метра. В местах изменения направления трассы фиксация труб обязательна. Габариты штробы должны обеспечивать возможность последующего закрытия коммуникаций штукатурным слоем толщиной не менее 20 мм.
Размещение трубопроводов с паяными соединениями внутри штроб в общем случае не допускается. В отдельных технически обоснованных ситуациях такое решение возможно при условии проведения испытаний фреоновой магистрали давлением 20 бар с выдержкой не менее 18 часов. Изменение давления в процессе испытания допускается только в пределах, обусловленных изменением температуры окружающей среды.
Прокладка трассы фреонопровода за подвесным потолком может быть выполнена без дополнительной защиты от механических воздействий. Трубопроводы должны быть закреплены на специализированных подвесах либо кронштейнах. Запрещается использовать элементы потолочных конструкций или существующие инженерные коммуникации в качестве опорных элементов крепления.
Климатические особенности Краснодарского края
В условиях высокой влажности и инсоляции наружные участки трасс защищаются от УФ-излучения алюминизированными кожухами или специализированной UV-изоляцией. Горизонтальные участки не должны подвергаться перегреву. Это отдельный, но важный аспект, который дополняет прокладку трассы фреонопровода в южных регионах.
Документация и контроль
Завершающий этап — документальное подтверждение. Выполняется фотофиксация, оформляется акт опрессовки и вакуумирования, составляется исполнительная схема. Только при наличии этих документов можно считать, что требования к трассам фреонопровода выполнены в полном объёме.
Проектирование фреоновых магистралей
Для корректной эксплуатации холодильной установки недостаточно просто рассчитать диаметры труб. Чрезвычайно важно их грамотное пространственное расположение в соответствии с отраслевыми стандартами. Эти требования становятся особенно жесткими для систем с глубоким регулированием холодопроизводительности (от минимума до максимума).
Наличие функции регулирования мощности компрессора требует филигранного анализа при проектировании. Конфигурация труб должна гарантировать:
- Стабильный возврат масла даже при минимальной тепловой нагрузке.
- Минимальные потери давления в трубопроводах и узлах арматуры при работе на пиковой мощности.
Технические решения при монтаже
Если компрессорно-конденсаторный блок смонтирован выше уровня испарителя, на выходе из последнего в обязательном порядке устанавливается маслоуловитель. Тот сегмент всасывающей линии, который идет с уклоном в сторону компрессора, необходимо оснастить обратным сифоном, разместив его в высшей точке контура.
Факторы, влияющие на перенос масла
Основными параметрами, определяющими качество возврата масла, выступают:
- Скорость движения газа в трубе.
- Плотность хладагента.
- Внутреннее сечение трубопровода.
Стоит отметить, что плотность самой смеси «масло/хладагент» оказывает меньшее влияние, так как остается относительно стабильной в широком температурном диапазоне. Однако при повышении температуры и снижении плотности потока требуются более высокие скорости газа для эффективного уноса масла. Как правило, чем больше диаметр используемых труб, тем выше должна быть расчетная скорость потока.
