Проектирование системы кондиционирования
Проектирование системы кондиционирования обеспечивает создание надежной и эффективной инженерной инфраструктуры для поддержания оптимального микроклимата в помещениях. Работа выполняется с учетом требований нормативов, архитектурных особенностей объекта и технических условий заказчика. Каждый этап проектирования направлен на точный расчет параметров воздуха, подбор оборудования и разработку документации, обеспечивающей корректную и безопасную эксплуатацию системы.
Проектирование системы кондиционирования. Этапы работ
| № | Описание задачи |
|---|---|
| 1 | Определение расчетных параметров воздуха |
| 2 | Расчет тепловлажностных нагрузок от внутренних и внешних источников |
| 3 | Разработка схемы кондиционирования воздуха |
| 4 | Построение I-D диаграммы для анализа и визуализации процессов обработки воздуха |
| 5 | Подбор оборудования на основании расчетных характеристик |
| 6 | Подготовка техзаданий для проектировщиков смежных инженерных разделов |
| 7 | Инженерная проработка: трассировка коммуникаций, разработка монтажных узлов и решений по установке и креплению оборудования |
| 8 | Формирование спецификации на оборудование, материалы и комплектующие |
| 9 | Комплексное оформление проектной документации |
| 10 | Передача проектных материалов заказчику в установленной форме |
Данная таблица демонстрирует последовательность действий при разработке проекта. Каждый этап направлен на обеспечение корректной работы системы и оптимального комфорта в помещениях. Например, этап расчета тепловлажностных нагрузок позволяет точно определить необходимую мощность оборудования, а построение I-D диаграмм визуализирует процессы обработки воздуха, что облегчает согласование проекта с архитекторами и инженерами других дисциплин. Подбор оборудования и разработка монтажных узлов обеспечивают технологическую совместимость компонентов, а формирование спецификации позволяет избежать ошибок при закупке и монтаже.
Проектирование системы кондиционирования согласно постановлению правительства № 87. Стадия П.
| № | Состав проекта |
|---|---|
| 1 | Титульный лист |
| 2 | Общий состав проектной документации |
| 3 | Содержание тома раздела кондиционирования |
| 4 | Пояснительная записка (ПЗ) |
| 5 | Планы и/или схемы |
| 6 | Расчет тепло и влагопоступлений |
| 7 | Характеристика систем |
| 8 | Техническая документация подобранного оборудования |
Стадия П является ключевой для согласования концепции проекта с заказчиком и контролирующими органами. Титульный лист и содержание документации формируют общую структуру проекта, Пояснительная записка описывает выбранные инженерные решения и обоснование параметров системы. Расчеты тепловлажностного баланса позволяют определить, какой объем кондиционируемого воздуха необходим для поддержания комфортного микроклимата. Планы систем и техническая документация оборудования обеспечивают наглядное представление и позволяют проверить корректность проектных решений до начала строительства.
Проект кондиционирования. Состав проекта: стадия Р согласно ГОСТ 21.602-2016
| № | Состав проекта |
|---|---|
| 1 | Титульный лист |
| 2 | Общий состав всей документации системы кондиционирования |
| 3 | Общий состав проекта кондиционирования |
| 4 | Общие данные |
| 5 | План системы кондиционирования |

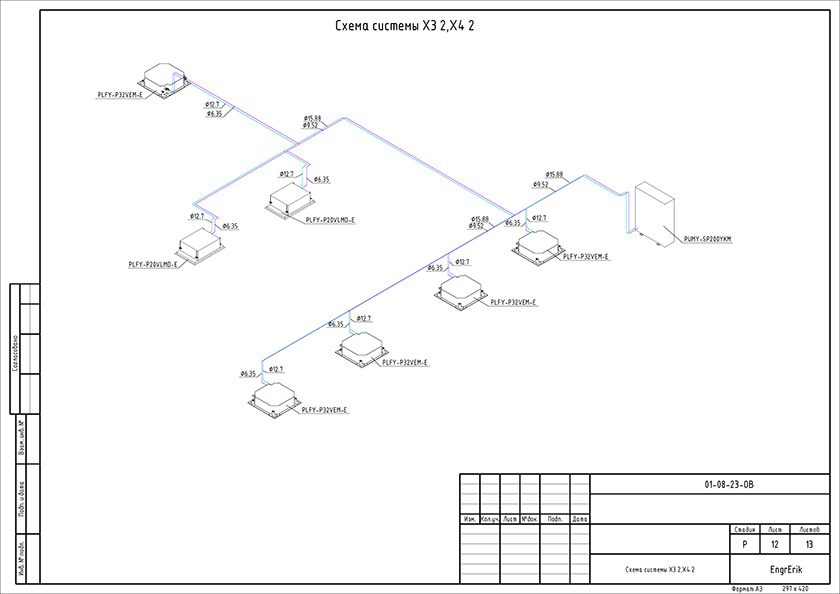

| 6 | Схемы систем |
| 7 | Узлы обвязки, решения по проходам трубопроводов через ограждающие конструкции, крепления и подвесы |
| 8 | Расчет тепловлажностного баланса. В рамках данного расчёта учитываются: – тепло, поступающее от оборудования, освещения и присутствующих людей, – теплообмен через ограждающие конструкции (стены, окна, перекрытия), – инфильтрация наружного воздуха, – испарение влаги в процессе эксплуатации помещений (например, от приготовления пищи, стирки, душа и пр.). Целью расчёта является получение параметров, характеризующих суммарную тепловую и влажностную нагрузку на систему кондиционирования. |
| 9 | Таблица ХОВС (для систем кондиционирования) |
| 10 | Паспорта оборудования |
| 11 | Спецификация |
| 12 | Технический подбор оборудования и сопроводительная документация |
Стадия Р обеспечивает подробное описание всех инженерных решений и служит руководством для строителей и монтажников. Узлы обвязки и схемы систем показывают, как будут проходить трубы и кабели, как закреплять оборудование и обеспечивать безопасный доступ для обслуживания. Расчет тепловлажностного баланса позволяет точно определить нагрузку на кондиционеры и обеспечить их надежную работу. Таблица ХОВС и паспорта оборудования упрощают контроль качества поставки и монтажа, а спецификации и технический подбор гарантируют соответствие оборудования проектным требованиям.

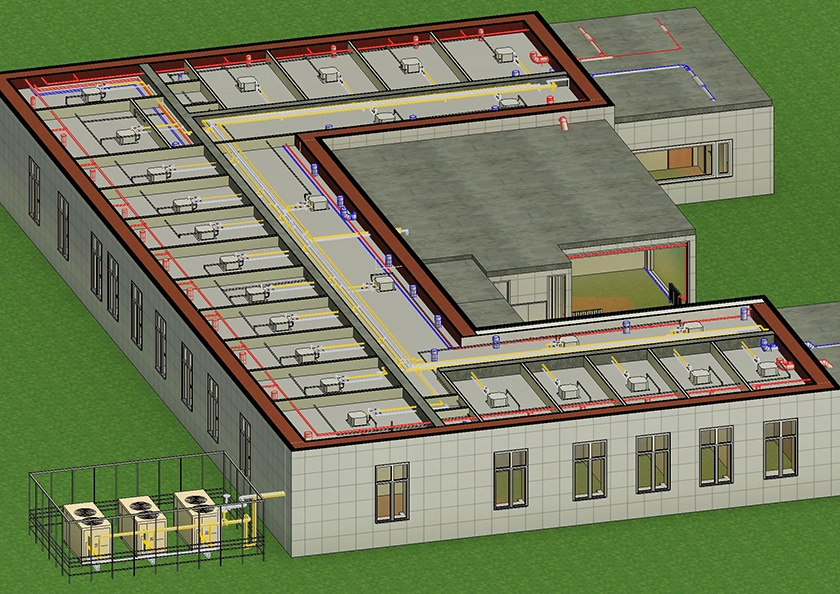

BIM-проектирование систем кондиционирования воздуха
| № | Состав проекта |
|---|---|
| 1 | Титульный лист |
| 2 | Прикрепленный лист СРО |
| 3 | Общие данные |
| 4 | Расчёт тепло и влагопоступлений |
| 5 | Планы систем кондиционирования с учётом архитектурных особенностей объекта, требований к эстетике интерьера, а также обеспечения технического обслуживания |
| 6 | Планы с привязками оборудования |
| 7 | Поэтажные планы разводки кабелей для пультов управления, клапанов, датчиков, подключаемых к оборудованию |
| 8 | Трехмерные 3D схемы систем кондиционирования |
| 9 | Листы с трехмерными деталировками узлов и соединений |
| 10 | Поэтажные планы сервисных зон для обеспечения доступа к обслуживанию оборудования |
| 11 | Поэтажные планы электрических мощностей оборудования с указанием точек вывода кабелей (техзадание электрикам) |
| 12 | Поэтажные планы холодоснабжения оборудования |
| 13 | Описание способов крепления оборудования и трубопроводов к конструкциям здания |
| 14 | Спецификация |
Калькулятор стоимости проектирования системы кондиционирования
BIM-проектирование позволяет создавать трехмерные модели, которые объединяют все инженерные решения в единую информационную среду. Это обеспечивает точную визуализацию расположения оборудования, прокладки трубопроводов и кабелей, а также позволяет выявить возможные коллизии еще на этапе проектирования. Поэтажные планы с привязками оборудования и сервисными зонами облегчают работы по монтажу и обслуживанию. 3D деталировка узлов позволяет избежать ошибок при сборке и креплении оборудования, а спецификация обеспечивает контроль за комплектностью и соответствием оборудования проектным требованиям.
BIM-проект кондиционирования обеспечивает точность расчетов, высокую надежность и полное соответствие действующим нормам. Он разрабатывается с учетом архитектурных особенностей объекта, требований к эстетике интерьера и удобства технического обслуживания оборудования. Такой подход позволяет реализовать эффективные, безопасные и эстетически гармоничные инженерные решения сразу в полном объеме, без необходимости прохождения отдельных стадий П и Р, предоставляя заказчику готовый проект «под ключ».
Инженерная энциклопедия: Комплексное проектирование систем кондиционирования и вентиляции
Разработка климатических решений для современных зданий — это сложнейший инженерный вызов, требующий интеграции знаний из термодинамики, аэродинамики, гидравлики и акустики. В 2025 году просто установить сплит-систему недостаточно. Качественная документация представляет собой многотомный труд, описывающий каждый аспект микроклимата: от молекулярного состава воздуха до алгоритмов автоматического управления.
Когда выполняется профессиональное проектирование систем кондиционирования воздуха, инженер не просто подбирает мощность оборудования, а создает экосистему жизнеобеспечения. В этой статье мы детально разберем, почему грамотная подготовка чертежей и расчетов является фундаментом строительства и какие этапы включает в себя этот процесс.
Термодинамические основы и расчет тепловых нагрузок
Любая работа над климатом начинается с физики. Первым этапом является детальный расчет теплового баланса помещения. Специалист обязан учесть все источники тепла: солнечную радиацию, теплопередачу через ограждающие конструкции, тепловыделения от людей и техники. Если расчеты базируются только на площади помещения, результат будет далек от идеала. Профессионалы используют I-D диаграмму влажного воздуха для определения процессов изменения состояния воздушной среды.
Важнейшим понятием в расчетах является энтальпия. Оборудование должно ассимилировать не только явное тепло, но и скрытое (влагу). Игнорирование скрытой теплоты парообразования приведет к тому, что в помещении будет душно даже при низкой температуре. Качественная документация содержит расчеты влагопоступлений. Комплексное проектирование системы кондиционирования позволяет точно подобрать холодильную мощность, необходимую для конденсации избыточной влаги и поддержания относительной влажности в комфортном диапазоне 40-60%.
Кроме того, грамотная разработка учитывает тепловую инерцию здания. Массивные стены накапливают тепло днем и отдают его ночью. Инженеры используют это свойство для сглаживания пиковых нагрузок, что позволяет оптимизировать типоразмер наружных блоков и существенно сэкономить бюджет заказчика на закупке оборудования.
Аэродинамический расчет воздуховодов и распределение потоков
Для канальных систем критически важны глубокие знания аэродинамики. Основная задача на этом этапе — доставка расчетного количества воздуха в каждую зону с минимальными потерями давления. В процессе подготовки, которую включает в себя проект кондиционирования, инженер рассчитывает потери на трение о стенки воздуховодов и местные сопротивления. Если этот этап выполнен с ошибками, вентилятор не сможет «продавить» сеть, и система не выйдет на рабочий режим.
Ключевым параметром является скорость движения воздуха. В магистральных каналах она не должна превышать 5-6 м/с, а в ответвлениях — 3 м/с. Превышение этих значений неизбежно вызывает турбулентный шум, который невозможно устранить без переделки системы. Специалисты также учитывают эффект Коанда — прилипание струи воздуха к потолку, что увеличивает ее дальнобойность. Тщательный подбор воздухораспределителей осуществляется с учетом их аэродинамических характеристик и эпюр скоростей.
Также решается проблема балансировки. В систему закладываются ирисовые или дроссель-клапаны, позволяющие при пусконаладке выровнять расходы по веткам. Без этих элементов, которые предусматривает проектирование вентиляции и кондиционирования, эксплуатация превращается в лотерею, где ближние решетки шумят, а дальние — не подают воздух. Профессиональное проектирование кондиционирования исключает подобные дефекты еще на стадии чертежей.
Гидравлические расчеты для систем «Чиллер-Фанкойл» и VRF
Если объект крупный, решения часто уходят в сторону водяных или фреоновых магистралей. Для систем «чиллер-фанкойл» необходимо провести детальный гидравлический расчет трубопроводов. Определяются диаметры труб, обеспечивающие оптимальную скорость течения жидкости. Занижение диаметров увеличивает гидравлическое сопротивление и нагрузку на насосы, а завышение необоснованно увеличивает стоимость монтажа. Здесь важно найти золотую середину.
Для VRF-систем фокус смещается на длину фреоновых трасс. Существуют жесткие ограничения по перепаду высот между наружным и внутренними блоками. Когда выполняется детальное проектирование системы кондиционирования, инженер рассчитывает количество дозаправляемого хладагента. Ошибки здесь недопустимы: недостаток фреона приведет к перегреву компрессора, а избыток — к гидроудару. Документация обязательно содержит схемы установки рефнетов с соблюдением правил их ориентации.
Особое внимание уделяется возврату масла. В вертикальных участках газовых линий предусматриваются маслоподъемные петли каждые 6 метров. Это критически важно для долговечности компрессора, чтобы сердце системы проработало 15-20 лет без замены.
Акустический комфорт и виброзащита
Шум — главный враг комфорта. Поэтому обязательным разделом является акустический расчет. Специалист анализирует источники звука: компрессоры, вентиляторы, движение потока в каналах. Для спален или студий звукозаписи требования к тишине становятся экстремальными (до 20-25 дБ).
Чтобы достичь этих показателей, предусматривается ряд мер:
- Шумоглушители: Пластинчатые или трубчатые элементы, гасящие звуковую волну.
- Виброизоляция: Подбор виброопор для наружных блоков и пружинных подвесов.
- Изоляция воздуховодов: Использование звукопоглощающих материалов внутри и снаружи каналов.
Игнорирование структурного шума приведет к тому, что жильцы будут слышать гул работающего на крыше блока через несколько этажей. Качественное проектирование систем кондиционирования воздуха исключает такие риски и регламентирует скорость воздуха на выходе из решеток, чтобы избежать аэродинамического свиста. Грамотный проект кондиционирования всегда содержит подробную спецификацию виброизолирующих материалов.
Автоматизация, диспетчеризация и умный дом
В современном мире инженерные сети неразрывно связаны с IT-технологиями. Раздел автоматизации описывает, как оборудование будет управляться и взаимодействовать с пользователем. Профессиональный подход предусматривает интеграцию в протоколы умного дома (KNX, Crestron, Modbus).
Это позволяет реализовать сложные сценарии. Например, алгоритм «Никого нет дома», когда климат переходит в экономичный режим при постановке объекта на охрану. Или сценарий «Вечеринка», когда датчики CO2 фиксируют скопление людей и автоматически увеличивают воздухообмен. Такое интеллектуальное управление экономит до 40% электроэнергии.
Кроме того, системы оснащаются функциями самодиагностики. При аварии контроллер перекроет подачу и отправит уведомление на смартфон владельца. Технологичное проектирование вентиляции и кондиционирования делает эксплуатацию безопасной и предсказуемой. Качественное проектирование кондиционирования — это в первую очередь удобство управления для конечного пользователя.
Организация дренажа и защита от протечек
Вода — неизбежный спутник процесса охлаждения. Отводу конденсата уделяется огромное внимание, так как ошибка здесь стоит очень дорого: испорченный паркет, разбухшая мебель, грибок на стенах. Правильные чертежи требуют прокладки дренажных труб с уклоном не менее 1-2%. Если невозможен самотек, применяются дренажные помпы.
Помпа — это источник шума и потенциальная точка отказа, поэтому приоритет всегда отдается самотечным решениям. Важнейший нюанс — подключение к канализации. Оно должно осуществляться строго через сифоны с разрывом струи или сухим затвором. Прямое подключение приведет к проникновению запахов канализации в жилые зоны.
Также учитывается зимняя эксплуатация. Если дренаж выводится на улицу, обязательно предусматривается греющий кабель, чтобы трубка не перемерзла. Иначе вода пойдет внутрь помещения. Ответственный подход к разработке, который подразумевает современный проект кондиционирования, исключает подобные аварийные ситуации.
Энергоэффективность и экология
Мир движется к «зеленым» технологиям. При выборе оборудования специалисты ориентируются на показатели EER и SEER. Инверторные технологии позволяют плавно регулировать мощность компрессора, избегая пусковых токов и лишнего расхода энергии.
Особое место занимает рекуперация. Использование роторных или пластинчатых рекуператоров позволяет передавать холод от вытяжного воздуха приточному, снижая нагрузку на охладитель в два раза. Также часто предлагается использование тепловых насосов, способных эффективно обогревать дом даже в мороз.
Экологический аспект касается и хладагентов. Переход на фреон R32, имеющий низкий потенциал глобального потепления и высокую эффективность, становится стандартом. Качественное проектирование системы кондиционирования — это вклад в сохранение планеты и снижение углеродного следа здания.
Монтажные схемы и деталировка узлов
На стадии рабочей документации инженерный труд превращается в инструкцию для сборки. Создаются аксонометрические схемы, разрезы и узлы. Хорошие чертежи показывают, как именно закрепить блок, как пройти трубой через стену, где поставить сервисный люк.
Без точных привязок монтажники начнут импровизировать, что часто приводит к криво висящим блокам и невозможности обслуживания фильтров. Детальная проработка решает эти проблемы на бумаге. Например, канальные системы требуют точной увязки с дизайн-проектом потолков, чтобы диффузоры встали симметрично светильникам.
Составляется полная спецификация материалов — до последнего болта и метра изоляции. Это позволяет заказчику получить прозрачную смету и защищает от воровства или приписок со стороны подрядчика. Все это учитывает грамотное проектирование кондиционирования.
Нормативная база и согласования
В России создание инженерных сетей — это юридически значимый процесс. Мы руководствуемся СП 60.13330.2020, ГОСТ 21.602-2016 и санитарными нормами. Любая документация должна соответствовать требованиям пожарной безопасности.
Обязательно предусматриваются огнезадерживающие клапаны при пересечении противопожарных преград. Также регламентируется отключение вентиляции при пожаре, чтобы не раздувать пламя. Без соблюдения этих норм объект не пройдет экспертизу и не будет сдан в эксплуатацию.
В исторических центрах городов часто действует запрет на установку блоков на фасадах. В таких случаях приходится искать сложные решения: вынос агрегатов во двор, на кровлю или в подвалы с организацией воздушного охлаждения. Профессиональное проектирование систем кондиционирования воздуха позволяет найти компромисс между комфортом и сохранением архитектурного облика.
Специфика работы с разными типами объектов
Задачи для квартиры, офиса и ресторана кардинально отличаются:
- Квартиры и коттеджи: Фокус на тишине и дизайне. Используются скрытые канальные блоки, щелевые решетки, важна полная интеграция в интерьер.
- Офисы: Главное — равномерность и отсутствие сквозняков, чтобы сотрудники не болели. Часто применяются кассетные блоки или VRF.
- Рестораны и производства: Борьба с огромными тепловыделениями от кухни и оборудования. Требуются мощные установки и точный расчет теплового баланса.
Для каждого типа применяются свои коэффициенты запаса и методики расчета. Универсальных решений не существует.
Технический расчет гидравлики и подбор диаметров
На сложных объектах проводятся прецизионные гидравлические расчеты. Необходимо учитывать потери давления хладагента на каждом метре трассы. Без учета эквивалентной длины трубопроводов система никогда не выйдет на паспортную мощность. Также рассчитывается скорость движения масла, чтобы предотвратить масляное голодание компрессора. Подбор диаметров медных труб обеспечивает баланс между минимальным сопротивлением и надежностью.
Учитываются все локальные сопротивления: повороты, пайки, сервисные порты. Игнорирование этих факторов приведет к постоянному перегреву обмоток электродвигателя. Для высотных зданий, где выполняется комплексное проектирование вентиляции и кондиционирования, рассчитываются газовые и жидкостные линии с учетом разницы высот, чтобы избежать кавитации хладагента.
Юридическое сопровождение и стадии разработки
Процесс разделяется на стадию «П» (Проектная документация) и «Р» (Рабочая документация). Стадия «П» проходит экспертизу на соответствие нормам безопасности и экологии, что необходимо для получения разрешения на строительство. Стадия «Р» детализируется до уровня монтажных узлов и служит руководством для исполнителей.
Наличие полного комплекта чертежей позволяет точно планировать бюджет и сроки. Аксонометрические схемы наглядно показывают пересечения всех инженерных сетей, исключая коллизии при монтаже. Это служит технической и юридической страховкой для всех участников строительного процесса.
Выбор материалов и теплоизоляция
Подбор материалов осуществляется с учетом класса пожарной безопасности. Выбирается толщина теплоизоляции для предотвращения образования конденсата на поверхности труб (расчет точки росы). Использование некачественных утеплителей со временем приведет к намоканию потолочных конструкций.
Составляется ведомость объемов работ, где учитываются расходные материалы: припой, кронштейны, крепеж. Подбираются кабели электропитания и управления с медными жилами в негорючем исполнении. Такая детализация, которую содержит грамотный проект кондиционирования, гарантирует отсутствие лишних затрат на этапе закупки.
Почему экономия на инженерии — это убытки
Подводя итог, можно утверждать: вложения в профессиональную разработку окупаются еще на этапе монтажа. Ошибки из-за отсутствия чертежей стоят в десятки раз дороже, чем стоимость услуг инженера. Переделка ремонта, замена неработающего оборудования, постоянные простуды из-за сквозняков — такова цена отказа от подготовки.
Грамотная документация гарантирует:
- Точное попадание в бюджет.
- Идеальный микроклимат.
- Долговечность техники.
- Эстетику интерьера.
- Юридическую чистоту.
Заказывая проектирование системы кондиционирования, вы приобретаете прогнозируемый результат, комфорт и эффективность.
FAQ: Ответы на частые вопросы
Вопрос: Можно ли разработать схему, если ремонт уже закончен? Ответ: Это крайне сложно и сильно ограничивает выбор решений. Лучше всего приступать к работе на стадии «бетона» или дизайн-проекта.
Вопрос: Сколько времени занимает проектирование кондиционирования? Ответ: Для квартиры 100 кв.м — около 5-7 рабочих дней. Для больших коттеджей и офисов срок может составлять 2-3 недели.
Вопрос: Зачем нужен проект кондиционирования, если монтажники готовы сделать «по месту»? Ответ: «По месту» часто означает «как проще монтажнику», а не «как лучше вам». Документация защищает ваши интересы и позволяет контролировать качество работ.
