Воздушная струя играет определяющую роль в создании микроклимата внутри современных промышленных и гражданских зданий. Понимание механики распределения потоков позволяет инженерам проектировать системы, которые не просто «гоняют воздух», а эффективно удаляют загрязнения и поддерживают заданный температурный режим. В инженерной практике принято выделять два диаметрально противоположных способа вентиляции: вытеснением и перемешиванием. Выбор конкретной методики зависит от назначения помещения, его высоты и характера внутренних тепловыделений.

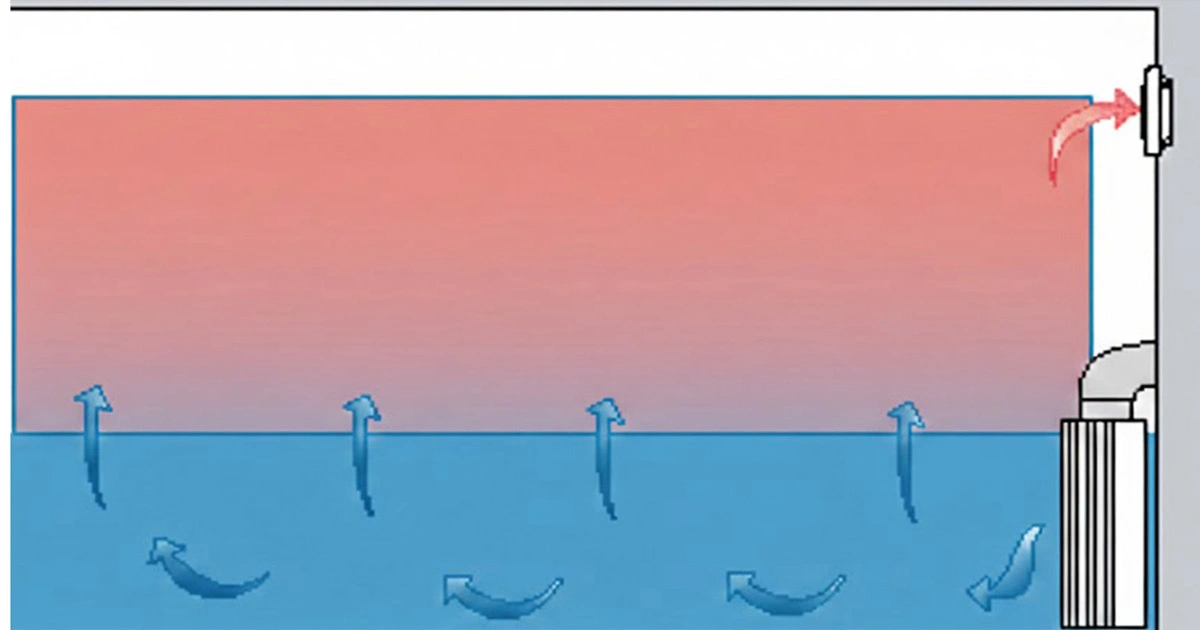

Вентиляция вытеснением: эффективность в промышленном масштабе
Вентиляция вытеснением — это специализированное решение, которое преимущественно используется для вентилирования больших промышленных объектов. Ее главная ценность заключается в способности эффективно удалять избытки тепловыделений и вредных фракций, если система правильно рассчитана. Принцип работы основан на законах гравитации и разности плотностей газов: охлажденный приточный воздух подается на самый нижний уровень помещения.
Чтобы сработал принцип вытеснения, подаваемый поток должен быть несколько холоднее, чем воздух внутри помещения. Он заполняет нижнюю зону и плавно течет в рабочую область с предельно малой скоростью. Это обеспечивает исключительное качество воздушной среды в месте нахождения людей. Однако стоит учитывать, что данный метод менее пригоден для офисов или небольших кабинетов. Основным препятствием становится направленная воздушная струя, требующая установки крупногабаритных терминалов, которые занимают полезную площадь. Кроме того, в условиях ограниченного пространства крайне непросто избежать дискомфортных сквозняков в ногах сотрудников.

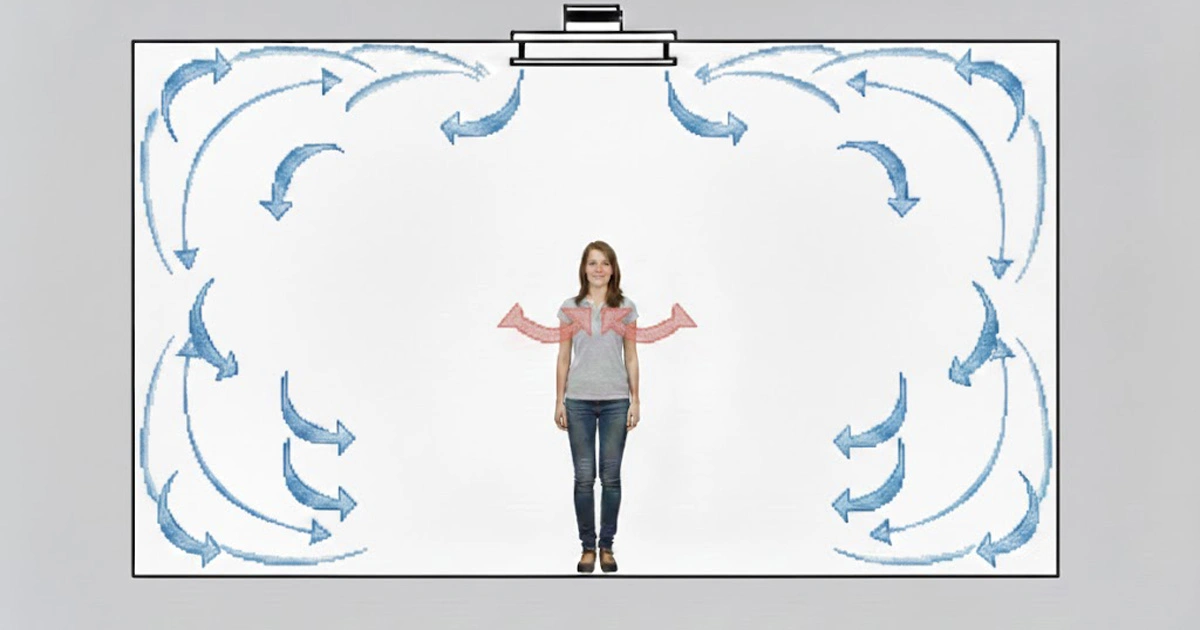

Вентиляция перемешиванием: стандарт комфортной среды
Для объектов, где требуется «комфортная вентиляция» (офисы, жилые дома, торговые центры), предпочтительным способом раздачи является вентиляция перемешиванием. В основе этого метода лежит идея активного смешивания: подаваемый воздух поступает в рабочую зону уже в турбулентном состоянии, предварительно перемешавшись с воздушными массами помещения.
При таком подходе расчет должен быть выполнен филигранно. Необходимо гарантировать, что воздух, циркулирующий в зоне пребывания людей, будет достаточно комфортным. Это означает, что скорость движения не должна превышать нормативные значения (обычно 0,2–0,5 м/с), а температура внутри пространства должна оставаться максимально однородной, без резких перепадов между полом и потолком.
Динамика процесса перемешивания
В этом методе ключевым элементом является воздушная струя, входящая в помещение через диффузоры или решетки. Она вовлекает в общий поток и перемешивает колоссальные объемы окружающего воздуха. В результате этого взаимодействия объем приточной массы лавинообразно увеличивается, а ее скорость снижается тем заметнее, чем глубже она проникает внутрь здания.

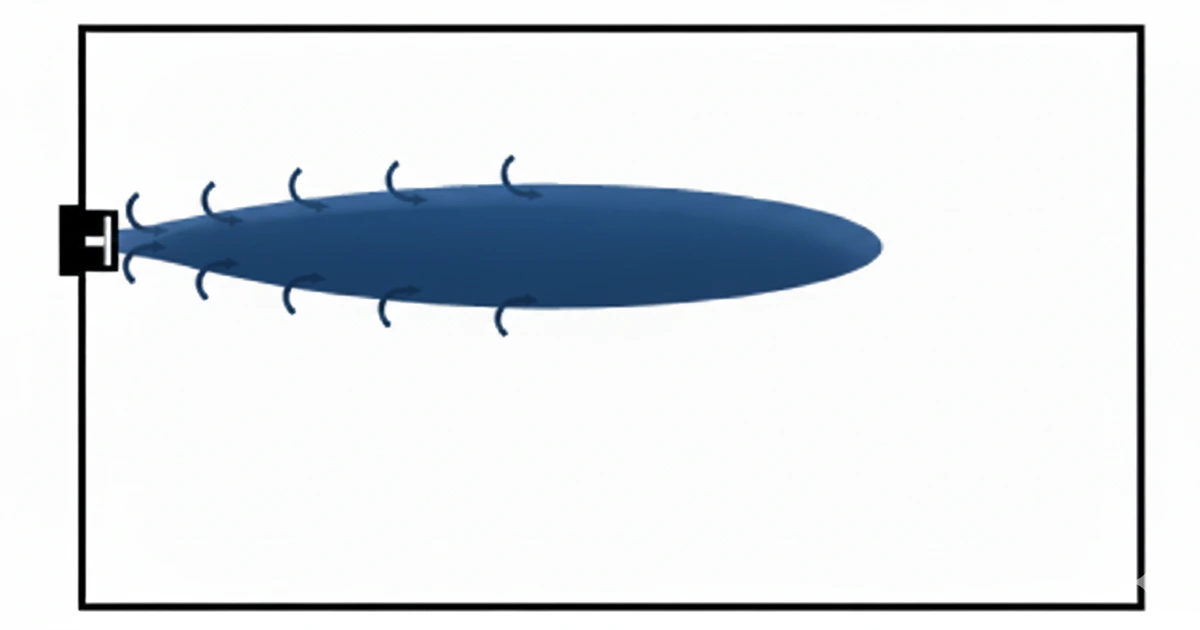

Процесс подмешивания окружающего воздуха в основной поток называется эжекцией. Движения, вызванные турбулентной струей, позволяют тщательно перемешать весь объем в помещении в кратчайшие сроки. В результате загрязняющие примеси не скапливаются в одном месте, а равномерно распределяются и удаляются вытяжкой. Температура также выравнивается во всех частях комнаты. Главная задача инженера при расчетах — сделать так, чтобы скорость потока не была избыточной, иначе у заказчика возникнет стойкое ощущение сквозняка.
Теория воздушных струй: физика и расчеты
Для того чтобы формирование воздушной струи происходило в соответствии с проектными требованиями, необходимо опираться на фундаментальную теорию потоков. Струя неоднородна: она состоит из нескольких зон, каждая из которых характеризуется своим режимом течения и распределением скоростей.
Зоны и распределение скоростей
Наибольший практический интерес для проектирования представляет так называемый основной участок. В этой зоне скорость в центре (вокруг центральной оси потока) является обратно пропорциональной расстоянию от точки подачи (диффузора или клапана). Это базовое правило физики: чем дальше от источника, тем ниже скорость воздуха. Именно на основном участке воздушная струя полностью развивается, и условия, превалирующие здесь, оказывают решающее воздействие на общую аэродинамическую картину помещения.
Геометрические формы приточных потоков
От геометрии проходного отверстия воздухораспределительного устройства напрямую зависит форма потока. Современное оборудование позволяет реализовать различные сценарии:
- Компактные конические потоки: создаются круглыми или прямоугольными отверстиями.
- Плоские потоки: для их получения ширина отверстия должна быть в 20 раз больше его высоты.
- Веерные потоки: формируются круглыми диффузорами, позволяя воздуху расходиться во всех направлениях вдоль плоскости потолка.
Скоростной профиль и работа с изовелами
Современное программное обеспечение позволяет математически рассчитать скорость воздуха в любой точке пространства. Чтобы понять, как происходит развитие воздушной струи на определенном удалении от диффузора, нам необходимо знать:
- Скорость воздуха непосредственно на выходе из устройства.
- Геометрическую форму диффузора.
- Тип формируемого потока (свободный или настилающий).
Используя эти данные, инженер строит кривые скорости, которые позволяют выделить области с одинаковыми параметрами движения — изовелы (линии постоянной скорости). Если мы убеждаемся, что изовела 0,2 м/сек не пересекает границы рабочей зоны, мы можем гарантировать заказчику отсутствие сквозняков.
Роль коэффициента диффузора
Коэффициент диффузора — это критически важная константа, зависящая от конструктивных особенностей устройства. Она рассчитывается исходя из импульсного рассеивания, степени сужения потока и уровня турбулентности, которую создает конкретный клапан.
На практике этот коэффициент определяют экспериментально. Замеры производятся как минимум в восьми точках на разном расстоянии от источника. Эти данные позволяют спрогнозировать, как будет вести себя направленная воздушная струя, какой путь она пройдет и как быстро потеряет свою энергию. Важно не путать этот параметр с коэффициентом К, который отвечает лишь за объем расхода воздуха.
Эффект настилания (Эффект Коанда)
Если воздухораспределитель смонтирован в непосредственной близости от плоской поверхности (чаще всего это потолок), наблюдается эффект настилания. Выходящий поток отклоняется в сторону поверхности и стремится течь вдоль нее. Это происходит из-за возникновения зоны разрежения: так как со стороны потолка подмес воздуха невозможен, поток «прижимается» к нему.
Практика показывает, что для возникновения этого эффекта расстояние от верхней кромки диффузора до потолка не должно превышать 30 см. Грамотное использование этого явления позволяет существенно увеличить путь, который проходит холодная воздушная струя вдоль потолка до того, как она начнет опускаться в зону нахождения людей. Это лучший способ подачи охлажденного воздуха без риска создать дискомфорт.

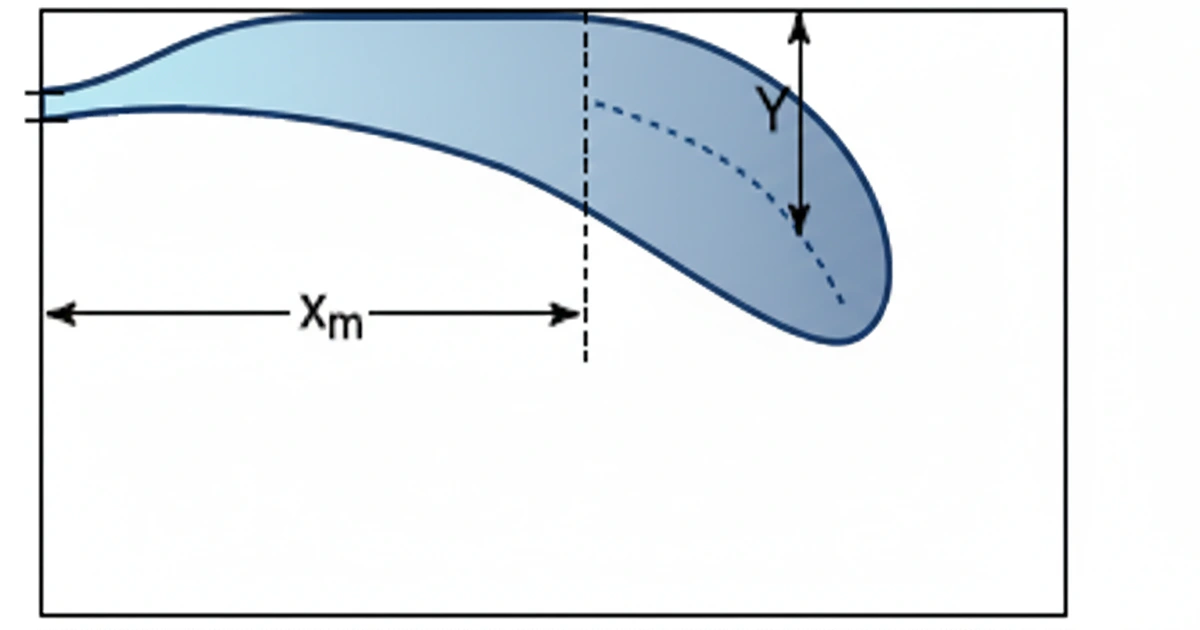

Неизотермическая воздушная струя и расчет точки отрыва
Картина распределения потоков становится значительно сложнее, когда температура притока отличается от внутренней температуры помещения. В этом случае на поток влияют не только аэродинамические силы, но и тепловая энергия (архимедова сила).
Разница в плотности заставляет потоки вести себя по-разному: холодная воздушная струя стремится вниз («тонет»), а теплый воздух поднимается вверх («всплывает»). В ситуации с настилающим эффектом у потолка возникают две противоборствующие силы: эффект Коанда прижимает струю к перекрытию, а гравитация из-за низкой температуры тянет ее к полу. На определенном расстоянии от диффузора тепловая энергия берет верх, и происходит отрыв потолка. Точка этого отрыва и траектория, по которой пойдет воздушная струя, рассчитываются по сложным формулам, учитывающим температурный дифференциал и скорость подачи.
Важные критерии при расчете вентиляции
Правильный выбор и грамотное размещение оборудования — это залог того, что спроектированная система будет отвечать ожиданиям заказчика. В центре внимания инженера всегда находится воздушная струя, параметры которой определяют, будет ли температура и подвижность среды в рабочей зоне соответствовать санитарным нормам.
Правильная скорость воздуха в рабочей зоне
Для большинства устройств, представленных в современных каталогах, ключевой характеристикой является длина потока. Под этим термином понимается расстояние от точки выхода из диффузора до сечения, в котором осевая скорость падает до 0,2 м/сек. В технической документации этот параметр обозначается как $l_{0,2}$.
Первоочередная задача проектировщика — исключить избыточные скорости в местах нахождения людей. Однако на практике в рабочую зону часто попадает не основной поток, а его отражение от стен (обратный ток). Физика процесса такова: скорость обратного потока составляет около 70 % от скорости основной массы воздуха у стены. Таким образом, если диффузор на задней стене выдает поток с конечной скоростью 0,2 м/сек, то в зоне пребывания людей скорость составит примерно 0,14 м/сек. Это идеальный показатель для комфортных условий, где предел составляет 0,15 м/сек. Оптимально, если расчетная длина струи для настенного прибора составляет от 70 % до 100 % глубины помещения.
Проникающая способность воздушной струи
Геометрия и форма помещения диктуют свои правила. Существует критический порог: если поперечное сечение приточного потока занимает более 40 % сечения комнаты, эжекция (подмес) внутреннего воздуха прекращается. В этот момент воздушная струя начинает подсасывать собственный, уже поданный воздух. В такой ситуации простое увеличение мощности вентилятора не даст результата. Проникающая способность не изменится, вырастет лишь турбулентность и общая скорость, что приведет к росту шума и дискомфорта.
В зонах, куда не долетает основной поток, образуются вторичные вихри. Инженерный опыт подсказывает: если длина помещения не превышает его высоту более чем в три раза, можно рассчитывать на то, что приток достигнет противоположной стены и обеспечит полный воздухообмен.
Формирование воздушной струи: обтекание препятствий на пути потока
Любые элементы на потолке — выступающие балки, светильники или инженерные короба — могут фатально изменить траекторию движения. Если препятствие расположено слишком близко к источнику, происходит нежелательное формирование воздушной струи, при котором поток преждевременно отклоняется вниз, в рабочую зону. Проектировщик обязан соблюдать расчетную дистанцию между диффузором и любыми преградами, чтобы обеспечить свободное развитие потока вдоль перекрытия.
Установка нескольких воздухораспределителей
При использовании одного потолочного диффузора его следует монтировать максимально близко к геометрическому центру обслуживаемой площади. Для больших пространств помещение сегментируют на несколько расчетных зон, в каждой из которых устанавливается свой прибор.
Аналогичный подход применяется и для настенных устройств. Здесь важно выдерживать дистанцию между ними, чтобы потоки не подавляли друг друга. Стоит помнить: если две параллельные струи пересекаются слишком рано, они сливаются в один мощный поток, у которого наблюдается аномальное развитие воздушной струи с увеличенной дальнобойностью, что может нарушить баланс скоростей в помещении.
Специфика подачи теплого воздуха
Горизонтальная подача теплого воздуха эффективна при высоте потолков до 3,5 метров. Это позволяет поднять температуру в комнате на 10-15°C выше расчетной наружной. Однако в высоких атриумах или цехах ситуация меняется. Чтобы тепло достигло пола, поток должен быть направлен строго вертикально вниз. При температурной разнице в 10°C необходимо, чтобы поток опускался до уровня 1 метра от пола — только тогда условия в зоне дыхания станут приемлемыми.
Подача холодного воздуха и риски падения струи
Когда подаваемый воздух холоднее комнатного, критическое значение приобретает начальная скорость. Она должна быть достаточно высокой, чтобы за счет эффекта настилания удерживать поток у потолка. Если скорость упадет ниже критической, тяжелый холодный воздух обрушится вниз слишком рано.
В любом случае, на определенном удалении от точки подачи произойдет отделение от поверхности. Для охлажденного притока это случается быстрее, поэтому фактически холодная воздушная струя всегда имеет меньшую дальнобойность, чем изотермическая. Правильно спроектированная система подразумевает, что приток проходит не менее 60 % глубины помещения до момента отрыва от потолка.
Максимальный эффект охлаждения во многом зависит от типа оборудования. Потолочные устройства обычно эффективнее настенных, так как они распределяют воздух веером во всех направлениях. Это ускоряет процесс смешивания и выравнивания температур, позволяя подавать более низкие температуры без риска переохладить людей внизу. В этом контексте направленная воздушная струя от стены требует более осторожного обращения и точной настройки вектора подачи.
